CMOS模擬集成電路設計是當今微電子領域的核心技術之一，廣泛應用于通信、消費電子、醫療設備等領域。艾倫的課件為我們系統學習這一領域提供了寶貴的指引，而HSPICE作為行業標準的電路仿真工具，則是將理論轉化為實踐的關鍵橋梁。

一、CMOS模擬集成電路基礎
CMOS技術因其低功耗、高集成度和良好的工藝兼容性，已成為現代集成電路的主流。模擬集成電路設計主要處理連續變化的信號，其核心在于理解并利用MOS晶體管的特性?；A部分通常涵蓋：

1. MOSFET物理與模型：深入理解MOS管在飽和區、線性區和截止區的工作特性，以及小信號模型，是設計的基石。
2. 單級放大器：包括共源、共柵、共漏（源極跟隨器）及其組合（如共源共柵）結構，分析其增益、帶寬、輸入輸出阻抗等關鍵性能指標。
3. 差分放大器與電流鏡：這是模擬電路的核心模塊，用于提供高共模抑制比、實現偏置和作為有源負載。
4. 頻率響應與反饋理論：分析電路的穩定性、帶寬，并運用反饋技術來精確控制增益、線性度等性能。
5. 運算放大器設計：作為典型的模擬系統，其設計綜合了偏置、增益級、輸出級和頻率補償等技術。

二、HSPICE學習實踐記錄
理論學習需通過仿真來驗證和深化。HSPICE學習通常從以下步驟開始：

1. 網表編寫：學習使用HSPICE語法描述電路拓撲、器件參數（如MOS管的W/L）、電源、激勵信號和仿真控制語句。這是與仿真器溝通的語言。
2. 直流工作點分析（.OP）：用于檢查晶體管是否工作在預期的區域（如飽和區），并獲取偏置電壓、電流等靜態信息。
3. 直流掃描分析（.DC）：用于分析電路傳輸特性，如放大器的電壓轉移曲線，或晶體管的I-V特性曲線。
4. 瞬態分析（.TRAN）：觀察電路在時域中對輸入信號（如正弦波、脈沖）的響應，是評估時域性能（如建立時間、擺率）的主要手段。
5. 交流小信號分析（.AC）：在直流工作點線性化的基礎上，分析電路的頻率響應（幅頻/相頻特性），獲取增益、帶寬、相位裕度等關鍵AC指標。
6. 噪聲與工藝角分析：通過.NOISE分析評估電路噪聲性能，通過.ALTER或工藝角模型（TT, FF, SS等）評估設計在工藝、電壓、溫度變化下的魯棒性。

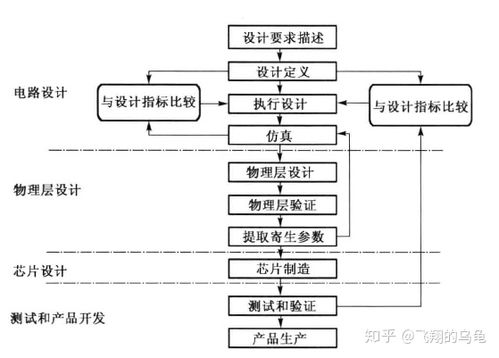

三、集成電路設計流程
結合理論與工具，一個完整的模擬IC設計流程大致為：

1. 指標定義：根據系統需求，明確性能指標（增益、帶寬、功耗、面積等）。
2. 電路拓撲選擇與手工計算：基于理論選擇合適架構，并進行初步的手工分析與器件尺寸估算。
3. HSPICE仿真與迭代優化：將初步設計的網表輸入HSPICE，通過各類仿真驗證性能，并與指標對比。不斷調整器件參數、優化結構，直至滿足所有要求。此過程是設計的核心循環。
4. 版圖設計與后仿真：將電學原理圖轉化為物理版圖，并提取包含寄生參數的網表進行后仿真，確保實際制造出的芯片性能符合預期。
5. 流片與測試：完成設計后交付制造，并對芯片樣品進行實際測試。

掌握CMOS模擬集成電路設計原理是根本，熟練運用HSPICE進行仿真驗證與優化是關鍵。通過系統學習艾倫課件中的基礎知識，并持之以恒地進行HSPICE仿真實踐，將能逐步構建起扎實的設計能力，為應對更復雜的模擬及混合信號系統設計挑戰打下堅實基礎。
